Nasze rozwiązania Materiały do montażu Systemy do montażu w murze i poza murem

Podwaliny SCM i SCM Passive


montaż HS / HST
w murze i poza murem użyciem ciepłej i pasywnej podwaliny

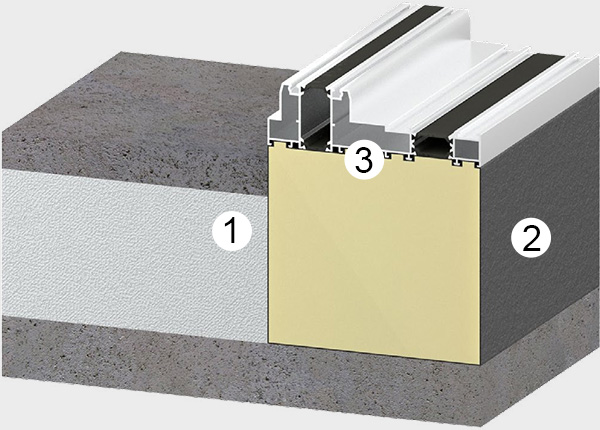

  1. ciepła podwalina

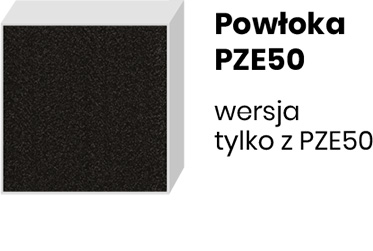

  2. powłoka PZE50 odporna na UV
  3. dopasowanie do profili

Idealne do profili: ALU

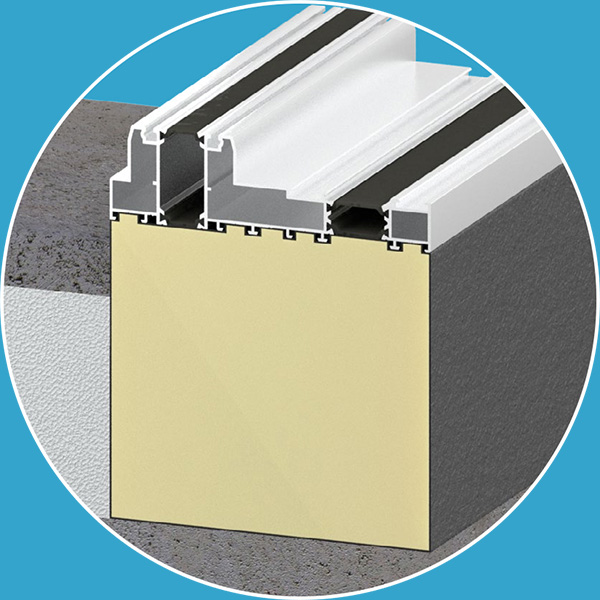

Stosowanie podwalin SCM pod zestawy HS/HST jest kluczowym elementem montażu zapewniającym stabilność konstrukcji. Jednocześnie podwyższa szczelność i termikę obszaru wokół stolarki w murze. Opatentowany system SCM pozwala na montaż HS/HST również poza murem bez względu na gabaryt. To rozwiązanie znacznie obniża współczynnik utraty ciepła i podnosi termikę całego budynku.

  • izoluje termicznie już od poziomu stropu (wariant) λ ≤ 0.02
  • stabilnie utrzymuje konstrukcje bez względu na gabaryt
  • odporna na promienie UV dzięki powłoce PZE50 (wariant)
  • łatwa obróbka i montaż dzięki niskiej wadze materiału
  • odporna na uszkodzenia i odkształcenia w trakcie montażu
  • wersje dostosowane do wysunięcia poza mur bez względu na gabaryt (wariant)
  • podwaliny dedykowane do konkretnych profili

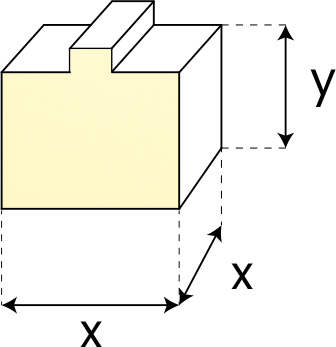

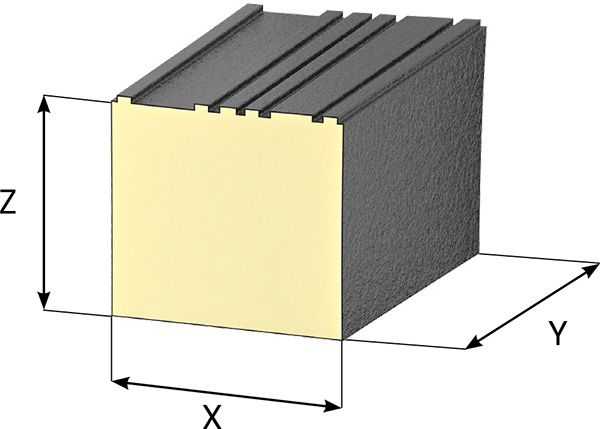

Możliwe warianty i wymiary gotowych elementów

Wymiary w mm
oddo
X201000
Y202000
Z20800

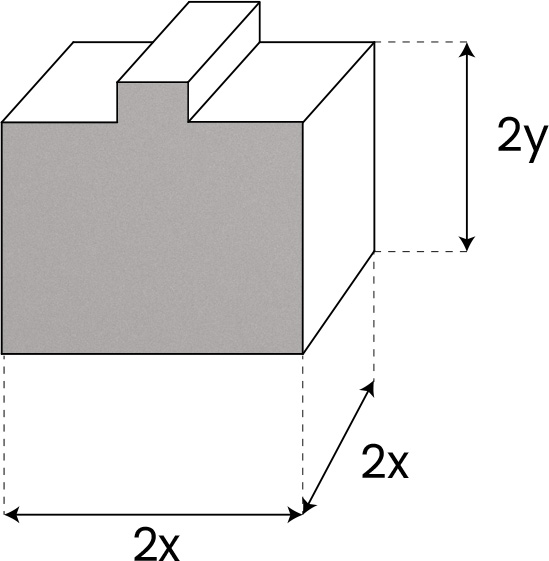

Dlaczego najlepiej wybrać kompozyt SCM zamiast XPS, EPS?

Kompozyt SCM

=
XPS

Montaż w murze

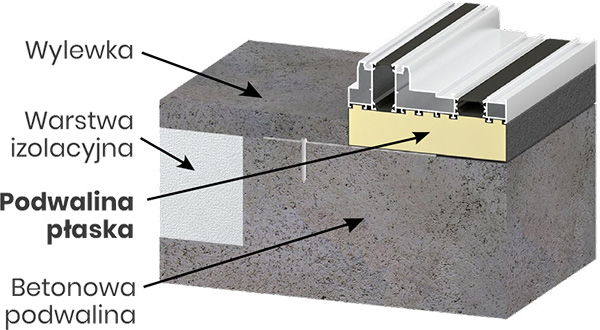

podwalina płaska



+ wersje
z rynnami


  • SCM Passive
    λ = 0,02 Ψ = (-) 0,015 – (-) 0,2
  • SCM (XPS / EPS)

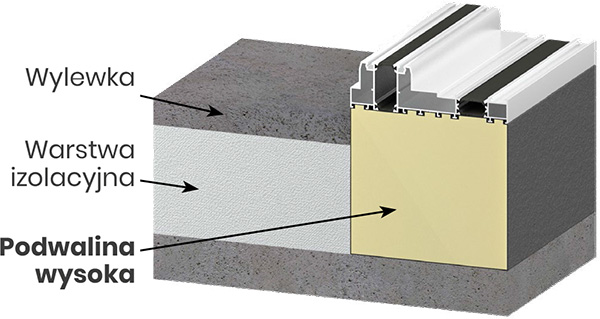

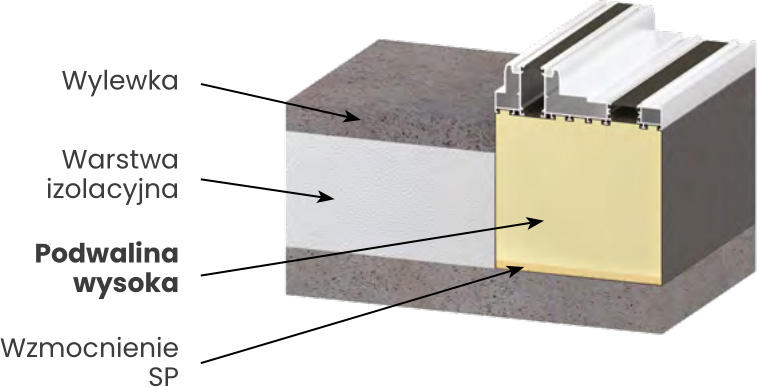

podwalina wysoka z warstwą izolacji



+ wersje
z rynnami


  • SCM Passive
    λ = 0,02 Ψ = (-) 0,015 – (-) 0,2
  • SCM (XPS / EPS)

Możliwość wyboru podwaliny wersji w wersji FP+ lub bez wzmocnienia SP

Montaż 50% poza murem

podwalina płaska

  • SCM Passive
    λ = 0,02 Ψ = (-) 0,015 – (-) 0,2

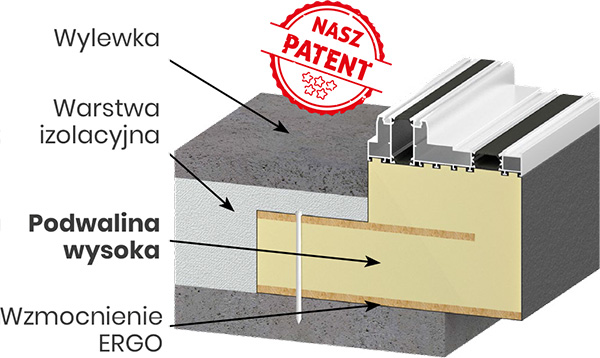

podwalina wysoka z warstwą izolacji

  • SCM Passive
    λ = 0,02 Ψ = (-) 0,015 – (-) 0,2

Montaż 100% poza murem

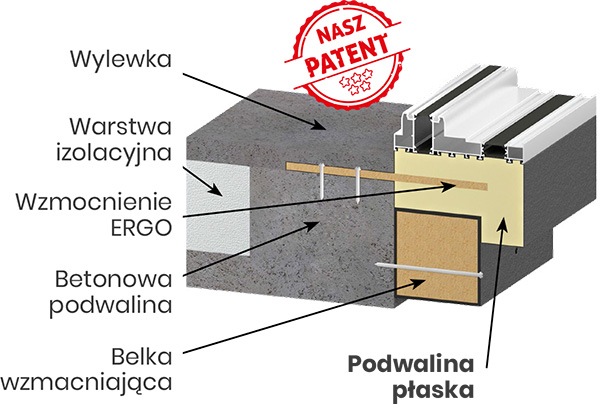

podwalina płaska i belką wzmacniającą

  • SCM Passive
    λ = 0,02 Ψ = (-) 0,015 – (-) 0,2

podwalina wysoka z warstwą izolacji i belką wzmacniającą

  • SCM Passive
    λ = 0,02 Ψ = (-) 0,015 – (-) 0,2
